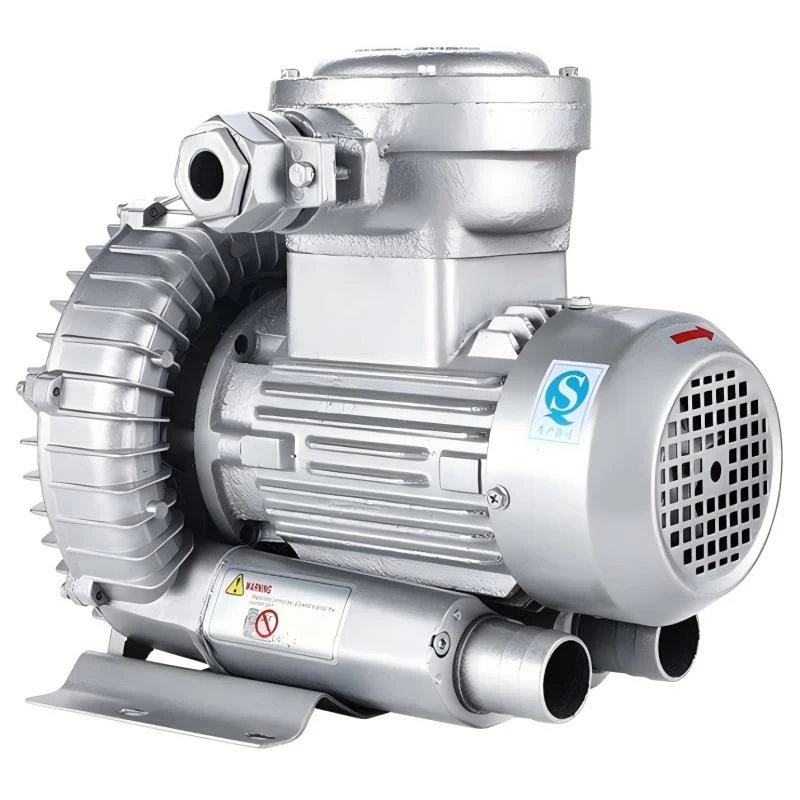

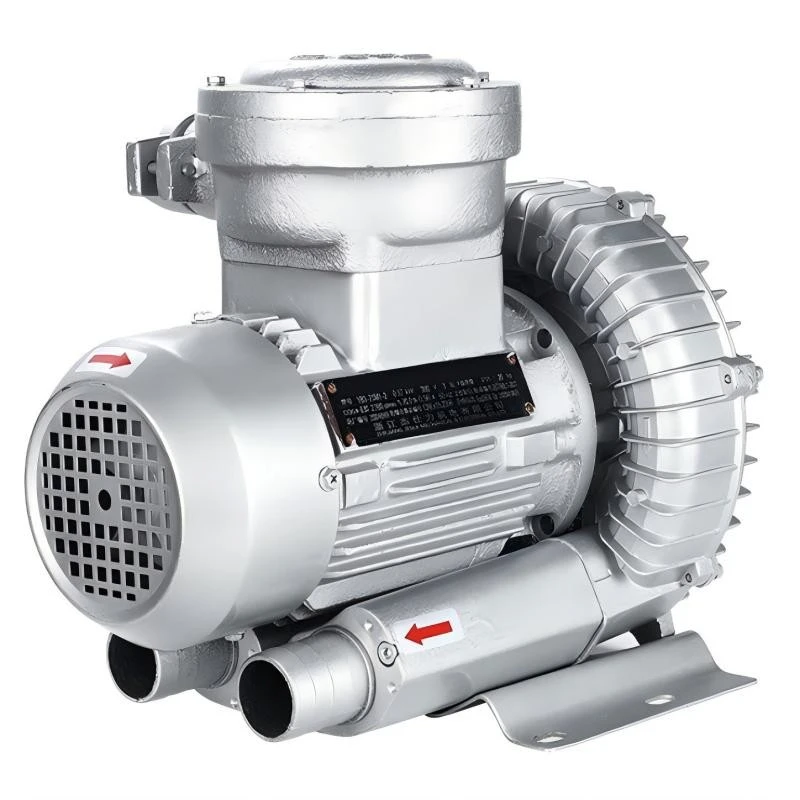

Produkta informācija
Notekūdeņu attīrīšanas iekārtas un biogāzes iekārtas atrodas divu pretrunīgu prasību krustpunktā: bioloģiskajam procesam ir nepieciešama bagātīga aerācija, lai uzturētu mikroorganismu attīstību, savukārt radītās metāna un sērūdeņraža gāzes ir viegli uzliesmojošas un prasa sprādziendrošu aprīkojumu. Rūpnieciskais, īpaši izturīgais aerācijas pūtējs ir izstrādāts tā, lai nodrošinātu nepārtrauktu, bez eļļas-skābekļa pārvades gaisa plūsmu -, vienlaikus darbojoties droši potenciāli sprādzienbīstamā vidē.
Visā XGB-B produktu līnijā gaisa plūsmas apjoms no 80 līdz 500 kubikmetriem stundā virza aerācijas difuzoru tīklus iekārtās, sākot no maziem kopienas bioreaktoriem un beidzot ar pašvaldību attīrīšanas iekārtām. Divpakāpju lāpstiņriteņa konstrukcija nodrošina spiediena galvu, kas nepieciešama, lai izspiestu gaisu caur iegremdētajiem difuzora akmeņiem un porainiem šļūteņu tīkliem pret vairāku metru ūdens staba hidrostatisko pretspiedienu.
Reģeneratīvais princips, kas nesatur eļļu,{0}}ir ļoti svarīgs aerācijas lietojumos. Jebkādas smērvielas pēdas, kas ievadītas aerācijas baseinā, rada virsmas plēvi, kas bloķē skābekļa pārnešanu pie gaisa-ūdens saskarnes, samazinot apstrādes efektivitāti un, iespējams, pārkāpjot izplūdes atļaujas. XGB-B noslēgtais gultņu korpuss ar eļļas blīvējumu nodrošina, ka visa eļļošana ir izolēta no darba gaisa ceļa, nodrošinot tīru skābekļa piegādi mēnešiem nepārtrauktai darbībai.
Bīstamo -zonu sertifikācija attiecas uz parastajām gāzēm, kas atrodamas anaerobās fermentācijas un notekūdeņu attīrīšanas laikā: metāns (CH4), sērūdeņradis (H2S) un gaistošie organiskie savienojumi, kas izdalās dūņu apstrādes laikā. Motora korpuss un sadales kārba ir konstruēti tā, lai tajā būtu iekšējais aizdegšanās avots, savukārt alumīnija sakausējuma sūkņa korpuss novērš mehāniskās ietekmes radīto dzirksteles risku.
Rūpnieciskais ex proof pūtējs aerācijai ir paredzēts: sadzīves notekūdeņu aerācijas baseiniem, rūpniecisko notekūdeņu attīrīšanas iekārtām, biogāzes bioreaktora sajaukšanai un maisīšanai, anaerobās lagūnas virsmas aerācijai, dūņu uzglabāšanas tvertnes ventilācijai, poligona gāzes ieguvei un akvakultūras dīķu krastiem ar potenciālām metāna sadalīšanās kabatām no organisko nogulumu sadalīšanās.

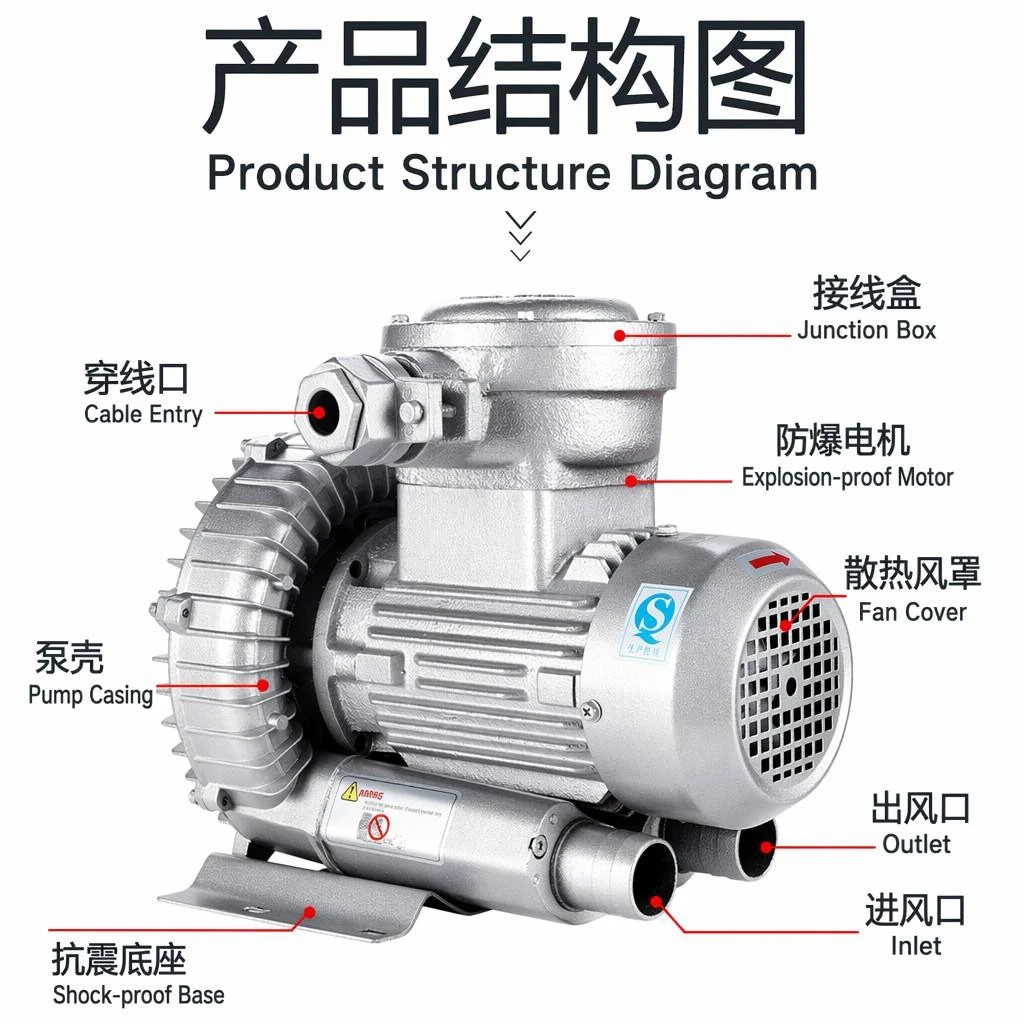

Tehniskā aptvere: 0,37–5,5 kW, trīs-fāzu 200–480 V duālais spriegums, 50 Hz vai 60 Hz, 120–320 mbar izlāde, -120–-300 mbar iesūkšana, 53–80 mbar atkarībā no modeļa — 924 dB kg. Iekšējā vara motora tinums, alumīnija sakausējuma lējums, dubultais lāpstiņritenis, integrēts trokšņa slāpētājs, triecienizturīga pamatne. Individuāls kvalitātes kontroles sertifikāts katrai iekārtai no 2550 m² lielas Džedzjanas rūpnīcas, kas katru dienu ražo vairāk nekā 8000 pūtēju.
Sprādziendrošas vortex ventilatora veiktspējas parametru tabula un pilns iekārtas uzstādīšanas izmēru apraksts
- Sprādziendrošas vortex ventilatora veiktspējas parametru tabula
|
Produkta nosaukums |
XGB4000-B divpakāpju sprādziendrošs virpuļveida gaisa sūknis |
|
Biežums |
50 Hz / 60 Hz |
|
Nominālā jauda |
4,0 kW / 4,6 kW |
|
Spriegums |
200-240 Δ/345-415Y (50 Hz), 220-275 Δ/380-480Y (60 Hz) |
|
Nominālā strāva |
9,3 Δ/5,4 Y (50 Hz), 10,8 Δ/5,5 Y (60 Hz) |
|
Novērtēts vakuums |
-290 mbar / -330 mbar |
|
Nominālā kompresija |
320 mbar / 340 mbar |
|
Trokšņa līmenis |
70 dB(A) / 73 dB(A) |
|
Neto svars (ZR) |
85 kg |
|
Gaisa kanāla diametrs |
76 mm |

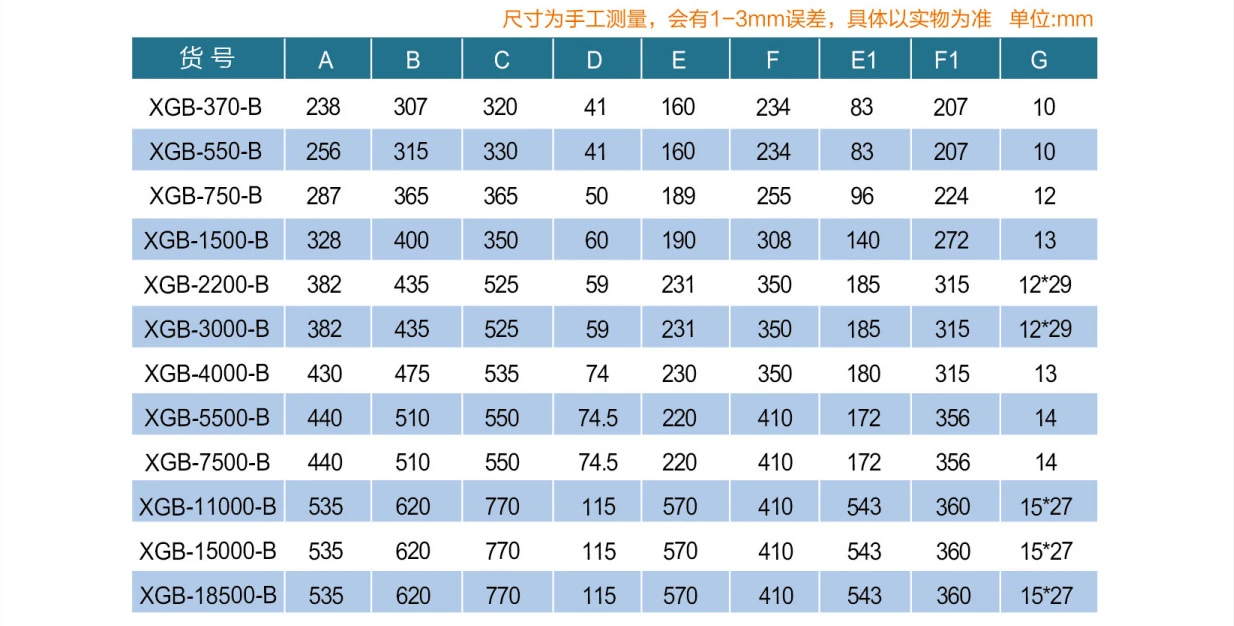

- Sprādziendroša{0}}virpuļventilatora uzstādīšanas izmēru apraksts
|
Modeļa numurs |
XGB-4000-B |
|
Ventilatora platums (A) |
430 mm |
|
Ventilatora augstums (B) |
475 mm |
|
Ventilatora garums (C) |
535 mm |
|
Gaisa kanāla ārējais diametrs (D) |
74 mm |
|
Pamatnes plāksnes sānu garums (E) |
230 mm |
|
Pamatnes plāksnes sānu platums (F) |
350 mm |
|
Pamatnes plāksnes sānu cauruma attālums (E1) |
180 mm |
|
Pamatnes plāksnes priekšējo caurumu attālums (F1) |
315 mm |
|
Montāžas cauruma diametrs (G) |
13 mm |

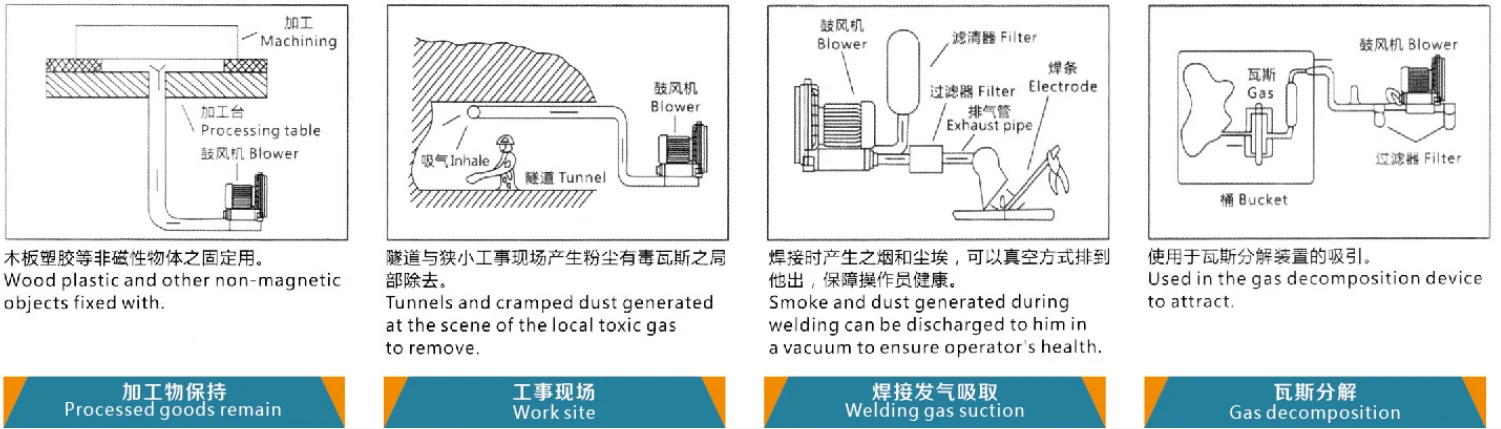

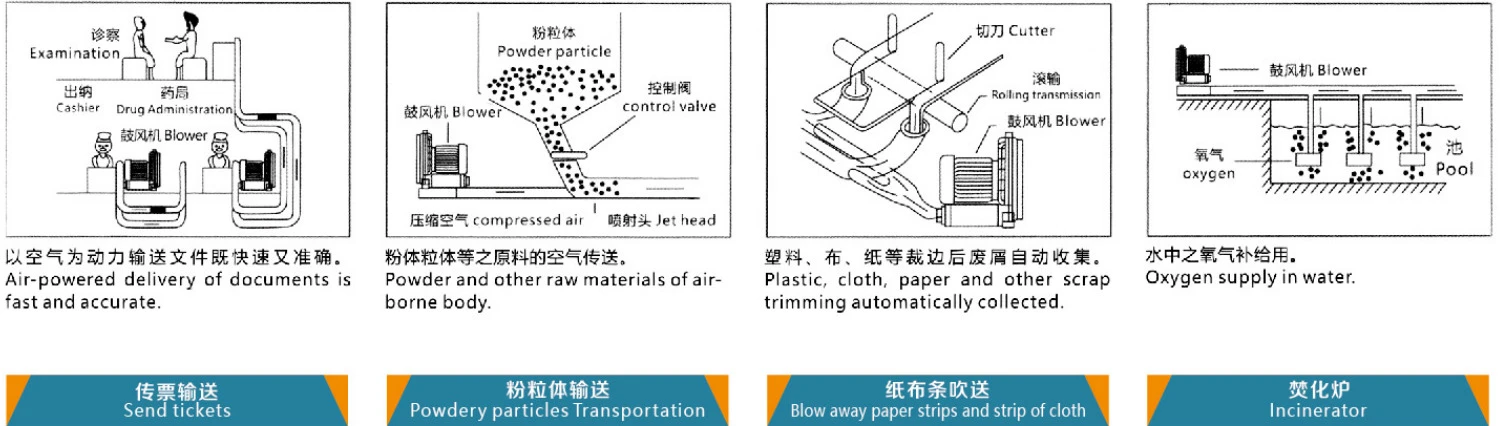

Ievads lietojumprogrammu scenārijos
Sprādziendrošā -virpuļveida gaisa sūkņa "pūšošā" puse tiek izmantota daudzos specializētos rūpnieciskos uzdevumos. Viens no tā raksturīgākajiem lietojumiem ir "gāzes smagās eļļas izsmidzināšanas" degļos, kur tas nodrošina nepieciešamo augstu vēja spiedienu (sasniedzot 2000 mmAq vai vairāk) un gaisa daudzumu, lai nodrošinātu pilnīgu degvielas sadegšanu. Šis augstais spiediens tiek piemērots arī "papīra griezēja gaisa spilveniem", kur tas rada plānu gaisa plēvi, kas ļauj pārvietot smagas papīra kaudzes ar minimālu berzi, aizsargājot papīra virsmu no bojājumiem.

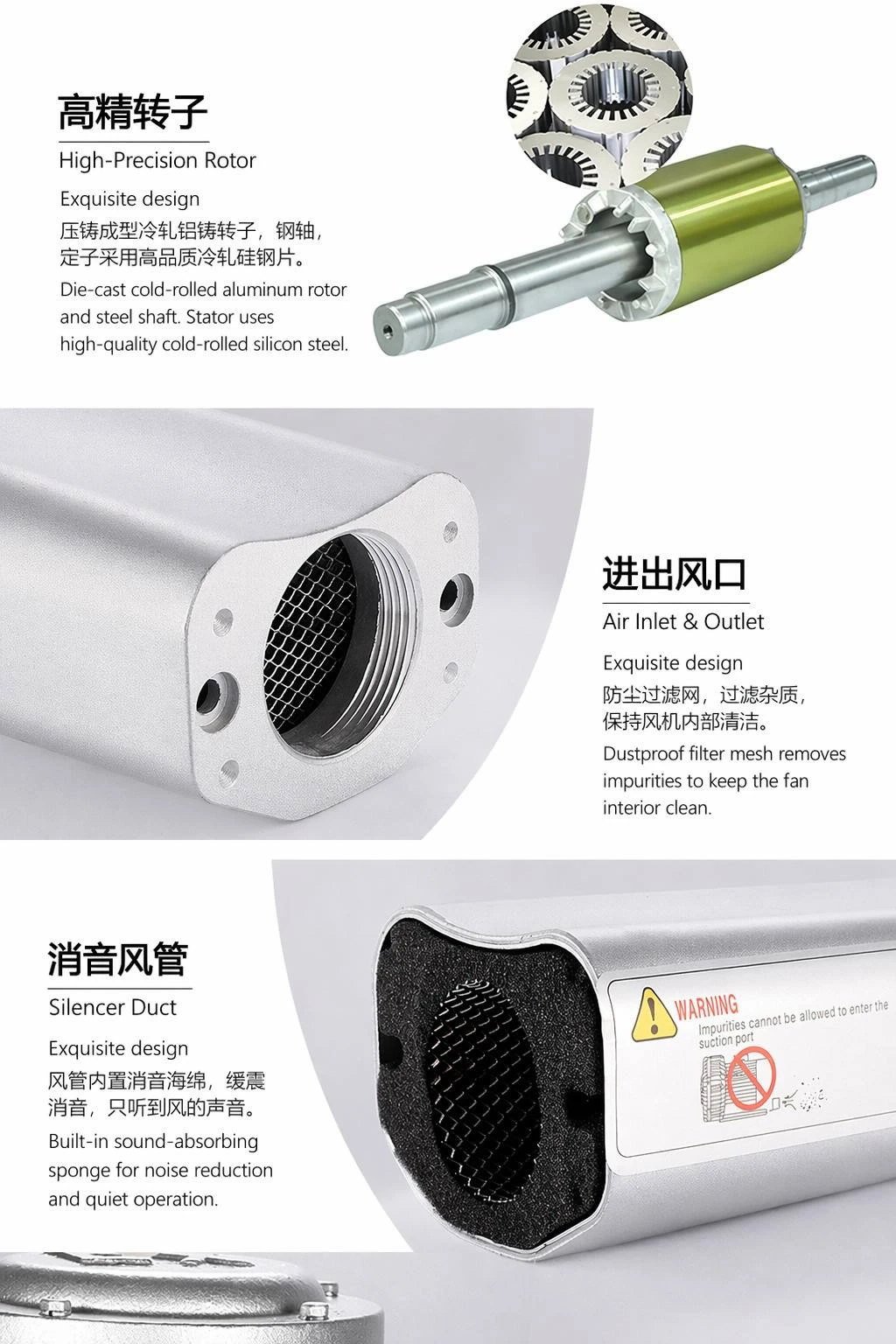

Tīrīšanas un žāvēšanas sektorā pūtējs ir "automazgātavas sausā" un "pudeļu žāvēšanas" sistēmu sirds. Vadot spēcīgu gaisa plūsmu caur gaisa nažiem, tas ātri nogriež ūdens pilienus no transportlīdzekļu virsbūvēm vai tukšām dzērienu tvertnēm, atstājot virsmas sausas un gatavas nākamajai apstrādes stadijai. Sūknis ir būtisks arī "sadedzināšanas iekārtām", kur tas piegādā efektīvai sadegšanai nepieciešamo skābekli un droši izvada radušās izplūdes gāzes. Ar augstas precizitātes rotoru un tīra vara spolēm pūtējs nodrošina stabilu un jaudīgu gaisa padevi, ko var pielāgot jebko, sākot no smalkas "drukāšanas piespiedu žāvēšanas" līdz smagai{5}}rūpnieciskai sadegšanas gaisa padevei.
Pielāgota apstrādes plūsma
Mūsu 6 pakāpju pielāgošanas plūsma tiek pielāgota jūsu uzņēmumam, sākot no nelieliem izmēģinājuma projektiem līdz lieliem rūpnieciskiem pasūtījumiem. Mēs sākam ar prasību konsultāciju un paraugu apstrādi. Mūsu rūpnīcas cenas ir izstrādātas, lai atspoguļotu mūsu trīs ražošanas līniju efektivitāti. Parauga apstiprināšanas solis ir jūsu vārti uz masveida ražošanu, kur mēs bloķējam kvalitātes standartus. Pēc pasūtījuma apmaksas mēs iedarbinām ātru ražošanu, katru dienu izlaižot līdz 8000 vienībām. Mēs beidzam ar veiksmīgu darījuma pabeigšanu, ko apstiprināja jūsu pārbaude un mūsu piegādes saistības.
Iepakojums un transportēšana
Rūpnīcas ievads
FAQ
1. J. Kā izvēlēties vienu-pakāpju un divpakāpju-pūtēju?
A: Ja jūsu lietojumprogrammai ir nepieciešams augstāks spiediens vai dziļāks vakuums (līdz 340 mbar), dubultā-pakāpe XGB-B ir labāka izvēle.
2. J: Vai lielāks kW motors vienmēr nozīmē lielāku gaisa plūsmu?
A: Ne obligāti. kW attiecas uz spiediena spēju; gaisa plūsma (m3/h) ir atkarīga no lāpstiņriteņa konstrukcijas un rotācijas ātruma.
3. J: Vai 60 Hz veiktspēja ir augstāka par 50 Hz vērtējumu?
A: Jā, strādājot ar 60 Hz, parasti palielinās gaisa plūsma un spiediens par aptuveni 15-20% augstāku apgriezienu skaita dēļ.
4. J. Vai šo pūtēju ātrumu{1}}var kontrolēt, izmantojot VFD (mainīgas frekvences piedziņu)?
A. Daudzi mūsu motori ir saderīgi ar VFD{0}}; tomēr, lūdzu, pārbaudiet dzesēšanas prasības pie zemāka ātruma ar mūsu tehniķiem.
5. J: Kāds ir maksimālais augstums uzticamai darbībai?
A: Standarta veiktspēja ir novērtēta jūras līmenī; Lietojot lielu-augstumu, retāka gaisa dēļ var būt nepieciešams samazināt -novērtējumu vai palielināt motoru.
6. J: Vai ir dažādi modeļi aizsardzībai pret gāzi un putekļiem?
A. Mūsu sprādziendrošo -sērija ir paredzēta abām darbībām, ja zonu klasifikācija atbilst mūsu motora sertifikācijai.
7. J: Vai jūs piedāvājat lielākus izmērus nekā 15kW modelim?
A: Mēs ražojam vienības līdz 27kW; lūdzu, sazinieties ar mums, lai iegūtu pilnu XGB sērijas parametru tabulu.
8. J: Kā trokšņa mērogs mainās ar motora jaudu?
A: Parasti lielāki motori rada vairāk trokšņa (līdz 82 dB uz 15 kW), taču mūsu trokšņa slāpētāji to uztur ievērojami zemāku nekā vidēji nozarē.
9. J: Vai starp modeļiem ir būtiska svara atšķirība?
A: Jā, diapazons svārstās no 24,5 kg 0,37 kW modelim līdz vairāk nekā 200 kg vislielākās -jaudas rūpnieciskajām vienībām.
10. J: Vai es varu iegūt modeli ar mazāku porta diametru?
A: Portu izmēri ir optimizēti gaisa plūsmas apjomam; to samazināšana var izraisīt pārmērīgu pretspiedienu{0}}un motora pārkaršanu.
